Ако някога сте работили в лаборатория за производство на електроника, фармацевтична чиста стая или офис за прецизно инженерство, знаете, че ESD (електростатичният разряд) не е просто незначително неудобство – това е тих убиец на чувствителни компоненти, от микрочипове до платки. Като доставчик на безопасни офис столове, получавам десетки въпроси всяка седмица: „Трябва ли да се тревожа за стола си, когато температурата в моето пространство варира?“ Това е страхотен въпрос и такъв, който изненадващо не е толкова добре проучен, колкото си мислите. Години наред ние продаваме ESD решения, но едва през последните пет години се задълбочихме в това как факторите на околната среда като температурата влияят на работата на тези столове. Нека разбием накратко това, което сме научили, направо от нашата работа с компании в Северна Америка и Европа, които разчитат на нашите продукти ежедневно.
Първо, нека разберем основите правилно. ESD безопасният офис стол не е просто обикновен стол с изискан стикер върху него. Това е внимателно проектирана част от оборудването, проектирано да разсейва статичното електричество бавно и равномерно в структурата си, така че да няма внезапни прескачащи искри между работник, неговия стол и близък компонент. Ключовите части, които правят това да се случи, са материалът за тапицерия, основата, колелцата (особено ако имате колела) и газовият асансьор, всички свързани в непрекъснат път, който води до заземена точка - обикновено чрез проводяща подова подложка или заземяване на сграда. Ако някоя част от този път се счупи или промени съпротивлението си, столът спира да работи по предназначение и тук идва температурата.
Никога няма да забравя момента, в който клиент от завод за полупроводници се протегна в паника. Тяхната система за контрол на температурата се повреди през един уикенд и когато пуснаха производствената линия в понеделник, 120 от техните ESD безопасни столове не издържаха тестовете за статична устойчивост. Температурата на завода бе скочила от постоянните 68°F (20°C) до 85°F (29°C) за 24 часа и техните работници получаваха леки удари, когато докосваха платки. Изпратихме екип да тества столовете и тогава забелязахме модел: столовете с винилова тапицерия издържаха, но тези с по-нова смес от тъкани, към които заводът беше преминал преди шест месеца, се проваляха напълно. Този случай ме научи, че работата на ESD стола не е универсална и температурата взаимодейства по различен начин с всеки използван материал.
Нека започнем с тапицерията, защото това е частта от стола, която е в пряк контакт с работника и е първата линия на защита срещу натрупване на статично електричество. Повечето ESD безопасни офис столове използват или проводим винил, полиуретан (PU), или специална тъкан, напоена с въглеродни или сребърни нишки. При постоянни температури тези материали имат стабилно повърхностно съпротивление - обикновено между 1x10^6 и 1x10^9 ома, което е идеалното място за безопасност при ESD (достатъчно, за да разсее статичното електричество, не толкова, че да създаде опасност от удар за работника). Но когато температурите се покачат над или паднат под този идеален диапазон, повърхностното съпротивление се измества. Например проводящият винил, който е често срещан материал в нашите ESD столове за чисти помещения, има относително стабилна устойчивост между 60°F и 80°F (15°C и 27°C). Но когато температурите надвишат 85°F (29°C), пластмасовите молекули във винила започват да се разхлабват, което позволява да се абсорбира повече влага. Чакай - влага? Бихте си помислили, че по-високата влажност би била проблем, но когато става въпрос за ESD материали, съпротивлението пада с увеличаване на влагата. Ако съпротивлението на винила падне под 1x10^6 ома, то става твърде проводимо и работниците могат да получат леки, болезнени удари, когато се движат. Ако падне твърде ниско, може също така да създаде опасност от пожар в пространства със запалими газове или разтворители.
Платените ESD столове, които са популярни за обща употреба в офиса, където не се изискват материали от клас чисти помещения, имат по-сложна връзка с температурата. Тествахме нашите ергономични ESD столове (връзка: /esd-chairs/ergonomic-esd-chairs.html) в температурни камери, които симулират всичко от студен зимен офис (50°F / 10°C) до горещ летен склад (90°F / 32°C). При по-ниски температури карбоновите нишки на тъканта стават по-твърди и тяхната устойчивост се повишава. Ако надхвърли 1x10^9 ома, столът не може да разсее статичното електричество достатъчно бързо. Работник, който се плъзга напред-назад в стола си, ще изгради статичен заряд от 10 000 волта или повече, което е достатъчно, за да повреди микрочип за $0,10 - дори ако никога не почувства удар. Това е скритата опасност: не забелязвате повреда от ESD, докато вече не е съсипала партида продукти. За нашите клиенти в сглобяването на електроника това е разход, който достига хиляди долари на ден, така че свързаните с температурата смени на тъканите ESD столове са голяма работа.

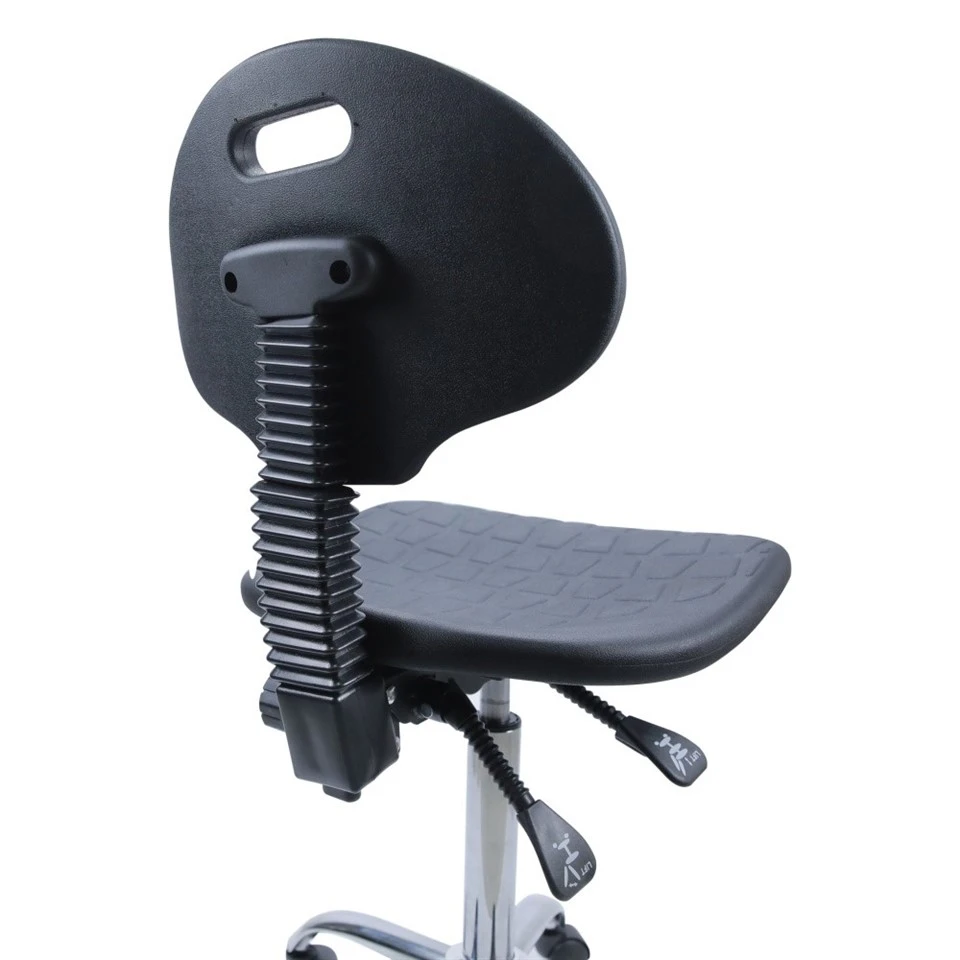

След това нека поговорим за основата и колелцата, защото това са частите, които свързват стола с пода (и в крайна сметка със земята, ако пространството е правилно настроено). Повечето ESD основи за столове са направени от алуминий, който е естествено проводим, или пластмаса с висока плътност, напоена с въглеродни влакна, за да бъде проводим. Колелцата, особено за подвижните столове, са невъзпятите герои на ESD безопасността. Ако имате ESD столове с колела (връзка: /esd-chairs/esd-chairs-with-wheels.html), колелцата трябва да са проводими, за да създават път от основата на стола до пода. Открихме, че температурата влияе на колелцата дори повече от тапицерията, тъй като те са направени от различна смес от материали: обикновено термопластична гума (TPR) с проводими частици. При ниски температури (под 55°F / 13°C) TPR става крехък и проводящите частици могат да се отделят. Това прекъсва връзката между стола и пода, превръщайки стола в изолатор. Видях това от първа ръка с клиент в Мичиган, който използваше нашите офис столове ESD (връзка: /esd-chairs/esd-office-chairs.html) в производствено помещение, което не се отопляваше през уикендите. Когато започнаха производството в студените понеделник сутрини, съпротивлението на колелцата щеше да скочи 100 пъти и статичните заряди се натрупаха върху столовете на работниците. Те трябваше да въведат график за отопление през уикенда, само за да поддържат работещите си ESD столове, което беше голям разход за тях - нещо, което никога не биха предположили, докато не го тестват.
Газовите асансьори са друга често пренебрегвана част от уравнението. Повечето офис столове използват газови асансьори за регулиране на височината и офис столовете, безопасни за ESD, не са изключение, но техните газови асансьори трябва да бъдат проводими, за да поддържат пътя на земята. Проводимото покритие от вътрешната страна на газлифта може да се влоши, когато температурите се променят бързо, особено в пространства с екстремни колебания. Тествахме газлифтове, изложени на температурни цикли от 40°F до 90°F (4°C до 32°C) в продължение на 100 часа и открихме, че след 50 цикъла съпротивлението на проводящото покритие се е увеличило с 30%. Това означава, че когато един стол стане на 2-3 години в пространство с големи температурни промени, неговият газлифт може вече да не допринася за пътя на ESD. Това не е проблем, който можете да видите – вашият стол все още ще регулира височината и ще изглежда добре – но вече не е безопасен от ESD. Ето защо редовното тестване е толкова важно, а не просто смяната на столовете след определен брой години.
И така, какво можете да направите, ако вашият офис или производствено помещение има температурни колебания? Първо, нека изясним: ESD столовете не „спират да работят“ напълно, когато температурите се променят. Те просто излизат извън оптималния диапазон на съпротивление, който е определен от световните стандарти като ANSI/ESD S20.20. Този стандарт казва, че всяко ESD защитно оборудване трябва да има повърхностно съпротивление между 1x10^6 и 1x10^9 ома, така че ако вашият стол е извън този диапазон, той не е съвместим. Добрата новина е, че има начини да смекчите тези ефекти, без да ремонтирате основно цялото си пространство.
Първо изберете подходящия ESD стол за вашата температурна среда. Ако работите в студено пространство (под 60°F / 15°C) с постоянна температура, нашият ESD безопасен офис стол (връзка: /esd-chairs/esd-safe-office-chair.html) с проводима винилова тапицерия и метални колела е по-добър избор от плат, тъй като винилът е по-малко чувствителен към ниски температури. Ако сте в горещо и сухо пространство (над 80°F / 27°C), потърсете столове с PU тапицерия, която абсорбира по-малко влага от тъканта и има по-стабилна устойчивост при повишаване на температурите. За чисти стаи, където температурата и влажността са строго контролирани (обикновено 68°F / 20°C и 45% влажност), нашият ESD стол за чисти стаи е проектиран да поддържа стабилна устойчивост, дори ако има временен скок на температурата, тъй като материалите му са тествани да отговарят на стандартите за чисти стаи.
Второ, контролирайте влажността колкото е възможно повече, защото температурата и влажността работят заедно. Проучване от 2021 г. на ESD Association установи, че за всеки 10% спад на влажността, статичният заряд върху тялото на работника се увеличава с около 5000 волта - дори ако столът му работи правилно. Но температурата усилва това: при 50% влажност и 75°F (24°C) статичният заряд е около 10 000 волта, но при същата влажност и 90°F (32°C) той скача до 15 000 волта. Ако вашето пространство е сухо, използването на овлажнител може да доведе влажността до идеалния диапазон от 40-60%, което ще помогне вашите ESD столове да работят правилно, независимо от малки температурни промени.
Трето, тествайте столовете си редовно. Препоръчваме да тествате всеки стол с ESD тестер за повърхностна устойчивост на всеки 6 месеца или по-често, ако имате големи температурни колебания. Тестването е бързо – отнема около 10 секунди на стол – и това е единственият начин да разберете със сигурност дали вашият стол е безопасен за ESD. Много клиенти смятат, че ако столът им е нов, всичко е наред, но както видяхме при газовите асансьори, възрастта и температурата могат да намалят ефективността с времето.
Искам да бъда ясен: това не е причина за паника, ако температурата в офиса ви варира. Повечето модерни работни и производствени помещения разполагат с HVAC системи, които поддържат температури в рамките на диапазон, който ESD столовете могат да издържат, стига да изберете правилния стол. Проблемът идва, когато пространствата имат екстремни колебания - като неотопляеми складове през зимата или сървърни стаи, които работят горещо - или когато компании купуват евтини ESD столове, които използват нискокачествени материали, които не са тествани за температурна стабилност. Като доставчик сме виждали много клиенти да избират най-евтиния вариант на ESD стол, само за да трябва да ги сменят шест месеца по-късно, защото температурните промени ги правят безполезни. Ето защо всички наши столове преминават през строги тестове в камери с контролирана температура и ние предоставяме гаранция за ефективност за 5 години, което е нещо, което няма да получите от бюджетни марки.
Нека завърша това с една история, която обобщава всичко. Клиент от компания за медицински изделия се свърза миналата година, заявявайки, че са имали проблеми със статично увреждане на техните сензори за имплантируеми устройства. Имаха 500 ESD безопасни офис стола в заседателната си зала и температурата им варираше от 65°F до 82°F всеки ден, тъй като тяхната ОВК система беше стара. Бяха тествали пространството, постелките и каишките на работниците си и всичко беше в рамките на стандартите за ESD - освен когато тестваха столовете в различни часове на деня. Сутрешните тестове, когато беше студено, показаха, че столовете са в диапазона на съпротивление, но следобедните тестове, когато беше горещо, показаха, че 70% от столовете са над 1x10^9 ома. Заменихме ги с нашите ергономични ESD столове с PU тапицерия и подсилени колелца и след един месец употреба техните статични дефекти намаляха с 95%. Те ни казаха, че това е най-голямото подобрение, което са направили в производствената си линия през тази година.
Ако не сте сигурни дали вашите ESD столове се влияят от температурни промени или трябва да смените настоящите си столове с такива, които могат да се справят с околната среда във вашето пространство, ние сме тук, за да ви помогнем. Нашият екип е прекарал години в работа с клиенти от различни индустрии, за да намери правилните решения за ESD седалки и можем да предоставим тестове, препоръки и конкурентни цени, съобразени с вашите нужди.
Референции
- ANSI/ESD S20.20-2021: Програма за контрол на електростатичен разряд за защита на електрически и електронни части, възли и оборудване
- Асоциация ESD. (2021). Влиянието на температурата и влажността върху ESD защитните материали. ESD Journal, 18 (3), 22-27
- Смит, Л. (2019). Фактори на околната среда, влияещи върху ефективността на проводимия полимер в ESD седалки. Journal of Electrostatics, 100, 103345
- Администрация по безопасност и здраве при работа (OSHA). (2020 г.). Контрол на статичното електричество в производствени и монтажни съоръжения. Техническо ръководство на OSHA, раздел 5: Глава 4
